全聚焦相控阵
全矩阵捕获(FMC)，全聚焦(TFM)，3D显示功能的相控眼PHASEYE 64:128PR探伤仪, 让检测工作如虎添翼……
- 水冷板检测
- 风电叶片检测
- 拉挤板检测
- 复合材料检测
- HDPE管检测
- 蜂窝粘接检测
- 螺栓检测
- 新能源电池检测
- 火车车轮车轴

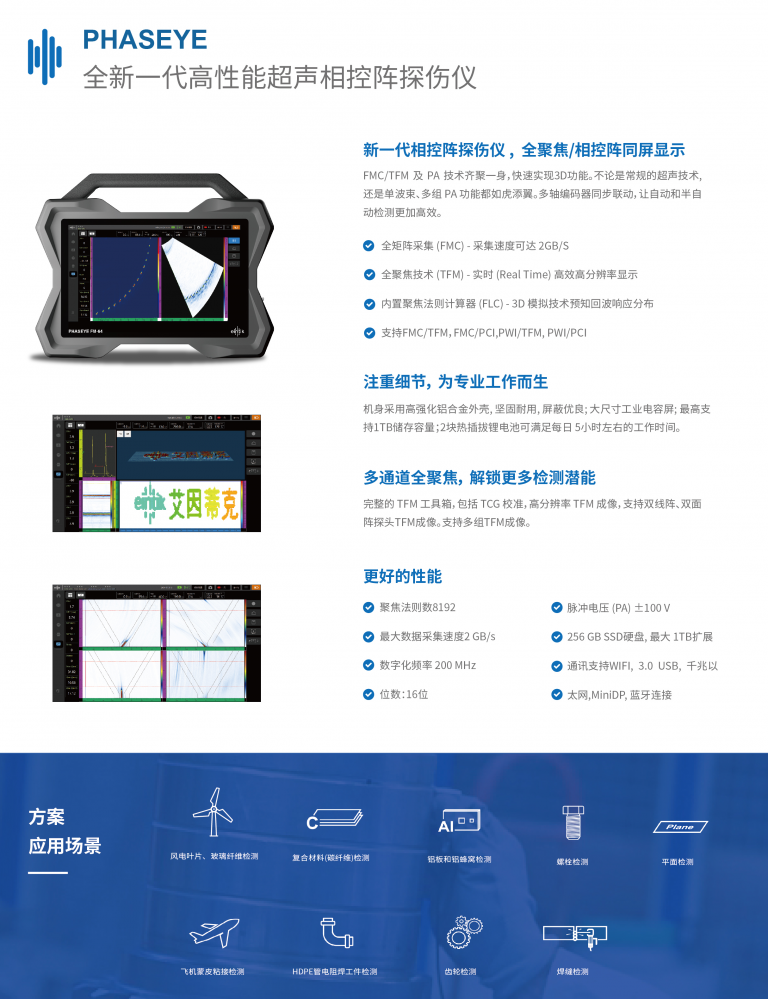

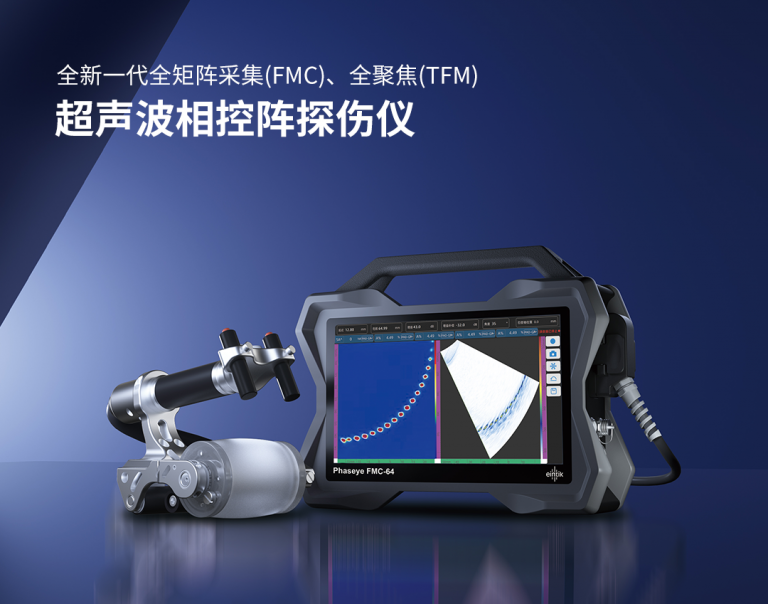

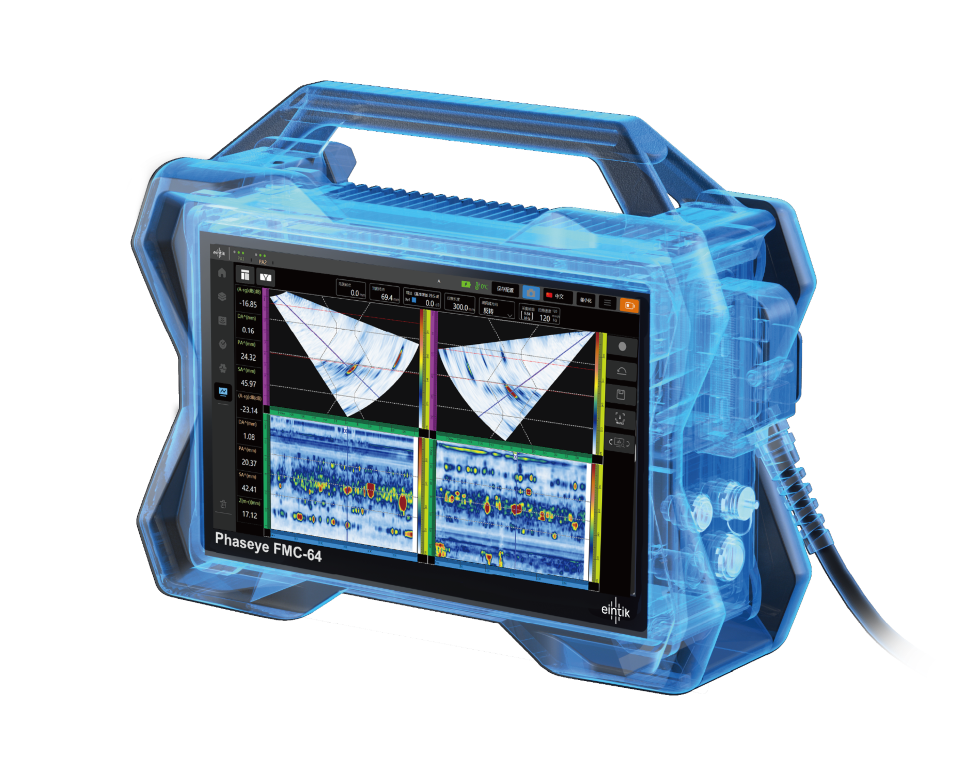

全新一代高性能超声相控阵探伤仪
PHASEYE 是一款同时具备 FMC/TFM 和 PA 功能的强大探伤仪器。机身采用高强化铝合金外壳，坚固耐用；大尺寸工业电容屏；最高支持 1TB 储存容量；2块热插拔锂电池可满足每日5小时左右的工作时间。多轴编码器同步联动，让自动和半自动检测更加高效。
产品一览
新一代相控阵探伤仪，全聚焦/相控阵同屏显示
FMC/TFM 及 PA 技术齐聚一身，快速实现 3D 功能。不论是常规的超声技术，还是单波束、多组 PA 功能都如虎添翼。多轴编码器同步联动，让自动和半自动检测更加高效。
注重细节，为专业工作而生
机⾝采⽤⾼强化铝合⾦外壳, 坚固耐⽤, 屏蔽优良; ⼤尺⼨⼯业电容屏; 最⾼⽀持1TB储存容量；2块热插拔锂电池可满⾜每⽇5⼩时左右的⼯作时间。
多通道全聚焦，解锁更多检测潜能
完整的 TFM 工具箱，包括 TCG 校准，高分辨率 TFM 成像，支持双线阵、双面阵探头 TFM 成像。支持多组 TFM 成像。
更好的性能
聚焦法则数 8192
脉冲电压（PA）±100 V
最大数据采集速度 2 GB/s
256 GB SSD 硬盘，最大 1TB 扩展
数字化频率 200 MHz
通讯支持 WIFI、USB 3.0
位数：16 位
千兆以太网、MiniDP、蓝牙连接

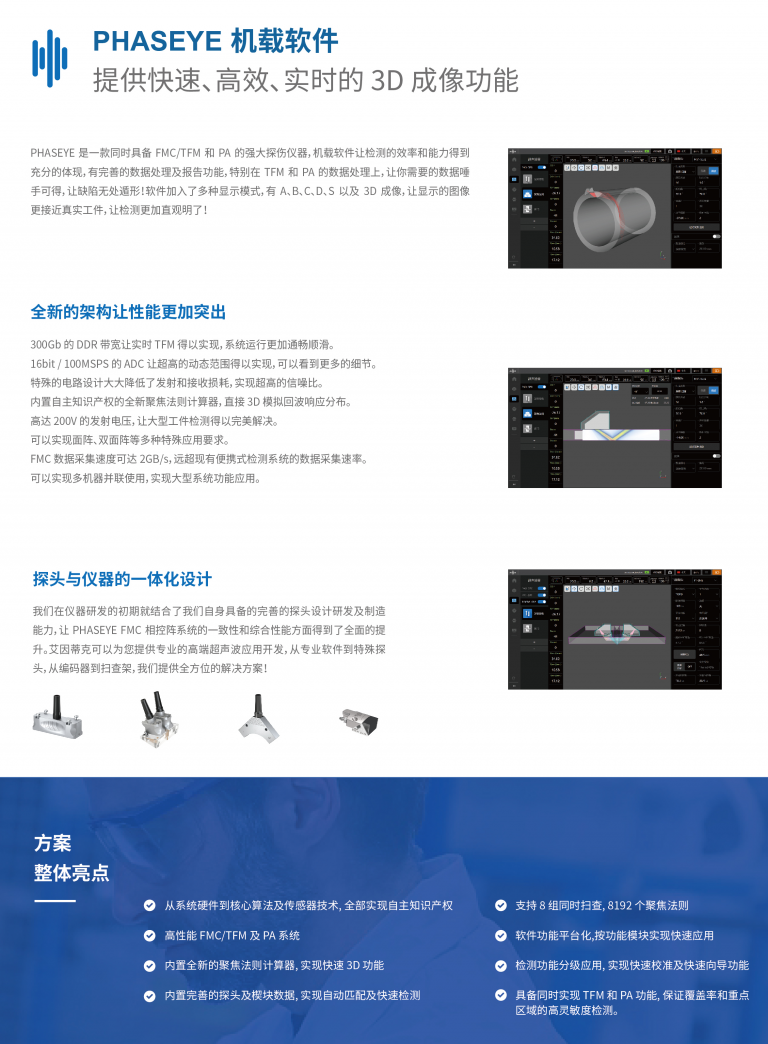

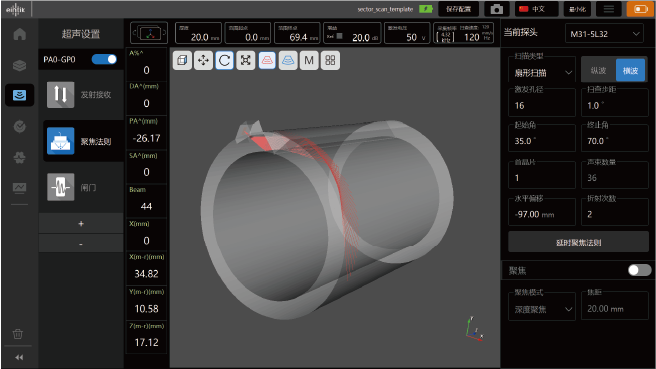

PHASEYE 机载软件
提供快速、高效、实时的 3D 成像功能
PHASEYE 是一款同时具备 FMC/TFM 和 PA 的强大探伤仪器，机载软件让检测的效率和能力得到充分的体现，有完善的数据处理及报告功能，特别在 TFM 和 PA 的数据处理上，让你需要的数据唾手可得，让缺陷无处遁形！软件加入了多种显示模式，有 A、B、C、D、S 以及 3D 成像，让显示的图像更接近真实工件，让检测更加直观明了！
全新的架构让性能更加突出
30GB 的 DDR 带宽让实时 TFM 得以实现，系统运行更加通畅顺滑
16bit / 100MSPS 的 ADC 让超高的动态范围得以实现，可以看到更多的细节
特殊的电路设计大大降低了发射和接收损耗，实现超高的信噪比

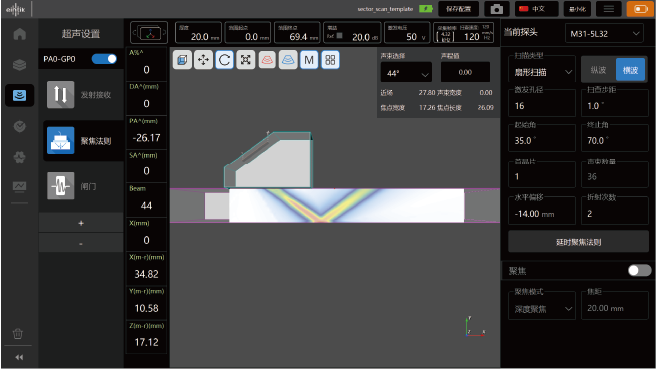

内置自主知识产权的全新聚焦法则计算器，直接 3D 模拟回波响应分布
高达 200V 的发射电压，让大型工件检测得以完美解决
可以实现面阵、双面阵等多种特殊应用要求
FMC 数据采集速度可达 2GB/s，远超现有便携式检测系统的数据采集速率
可以实现多机器并联使用，实现大型系统功能应用

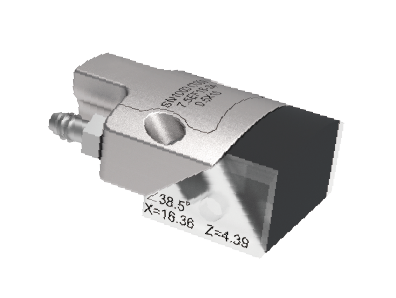

探头与仪器的一体化设计
我们在仪器研发的初期就结合了我们自身具备的完善的探头设计研发及制造能力，让 PHASEYE FMC 相控阵系统的一致性和综合性能方面得到了全面的提升。艾因蒂克可以为您提供专业的高端超声波应用开发，从专业软件到特殊探头，从编码器到扫查架，我们提供全方位的解决方案！
方案 · 应用场景
风电叶片、玻璃纤维检测
飞机蒙皮粘接检测
复合材料（碳纤维）检测
HDPE 管电阻焊工件检测
齿轮检测
螺栓检测
焊缝检测
铝板和铝蜂窝检测
平面检测
方案 · 整体亮点
- 从系统硬件到核心算法及传感器技术，全部实现自主知识产权
- 高性能 FMC/TFM 及 PA 系统
- 内置全新的聚焦法则计算器，实现快速 3D 功能
- 内置完善的探头及楔块数据，实现自动匹配及快速检测
- 支持 8 组同时扫查，8192 个聚焦法则
- 软件功能平台化，按功能模块实现快速应用
- 检测功能分级应用，实现快速校准及快速向导功能
- 具备同时实现 TFM 和 PA 功能，保证覆盖率和重点区域的高灵敏度检测

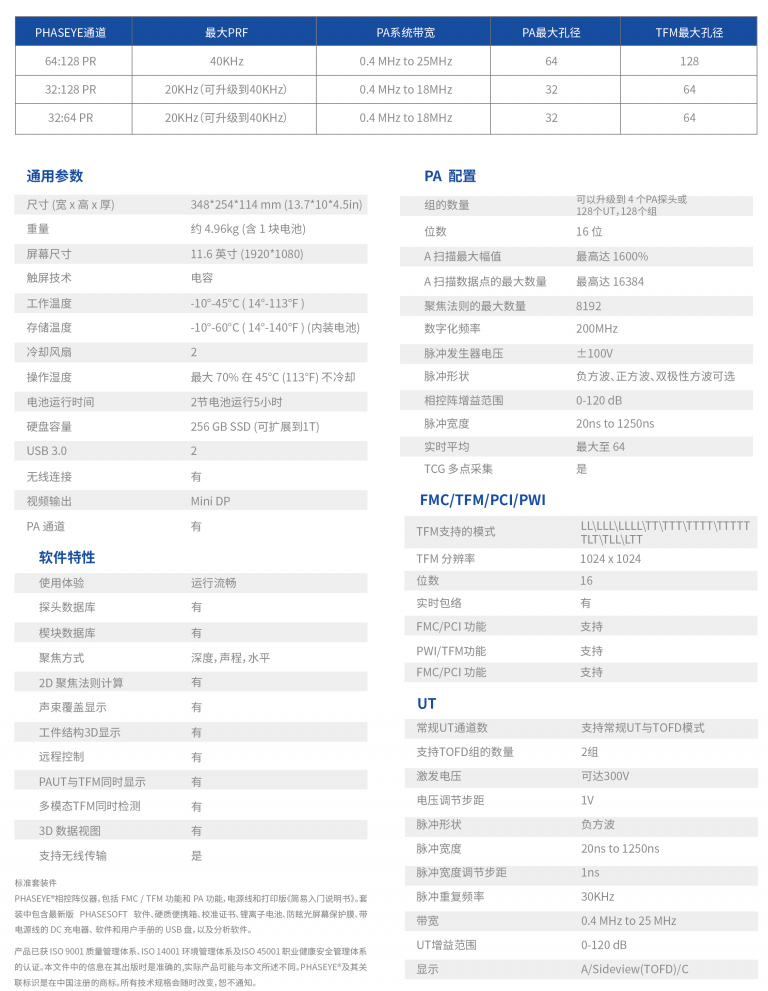

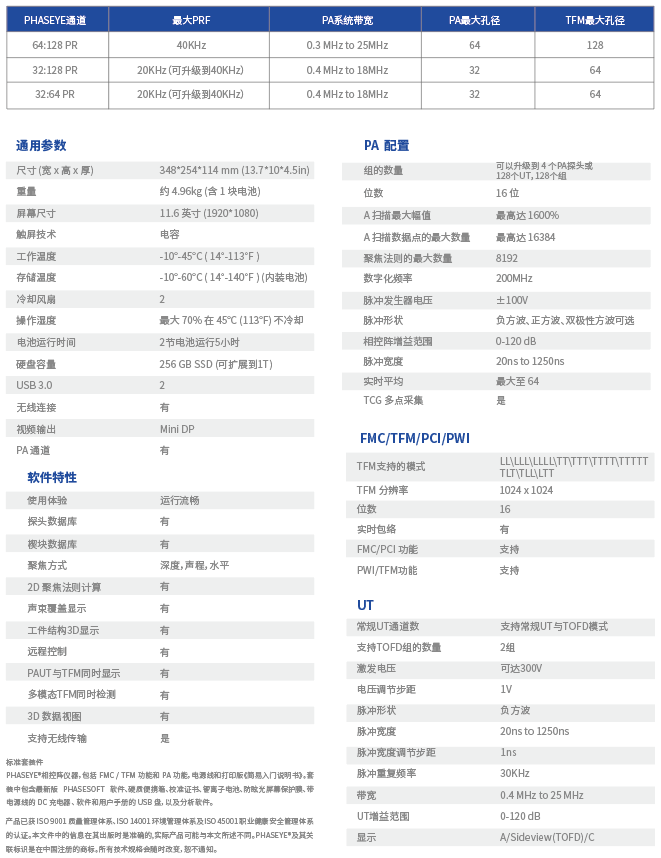

技术规格参数
| PHASEYE 通道 | 最大 PRF | PA 系统带宽 | PA 最大孔径 | TFM 最大孔径 |
|---|---|---|---|---|
| 64:128 PR | 40KHz | 0.4 MHz to 25MHz | 64 | 128 |
| 32:128 PR | 20KHz（可升级到 40KHz） | 0.4 MHz to 18MHz | 32 | 64 |
| 32:64 PR | 20KHz（可升级到 40KHz） | 0.4 MHz to 18MHz | 32 | 64 |
| 尺寸（宽 × 高 × 厚） | 348 × 254 × 114 mm（13.7" × 10" × 4.5in） |
| 重量 | 约 4.96kg（含 1 块电池） |
| 屏幕尺寸 | 11.6 英寸（1920 × 1080） |
| 触屏技术 | 电容 |
| 工作温度 | -10°C ~ 45°C（14°F ~ 113°F） |
| 存储温度 | -10°C ~ 60°C（14°F ~ 140°F）（内装电池） |
| 冷却风扇 | 2 |
| 操作湿度 | 最大 70% 在 45°C（113°F）不冷却 |
| 电池运行时间 | 2 节电池运行 5 小时 |
| 硬盘容量 | 256 GB SSD（可扩展到 1TB） |
| USB 3.0 | 2 |
| 无线连接 | 有 |
| 视频输出 | Mini DP |
| PA 通道 | 有 |
| 使用体验 | 运行流畅 |
| 探头数据库 | 有 |
| 楔块数据库 | 有 |
| 聚焦方式 | 深度、声程、水平 |
| 2D 聚焦法则计算 | 有 |
| 声束覆盖显示 | 有 |
| 工件结构 3D 显示 | 有 |
| 远程控制 | 有 |
| PAUT 与 TFM 同时显示 | 有 |
| 多模态 TFM 同时检测 | 有 |
| 3D 数据视图 | 有 |
| 支持无线传输 | 是 |
| 组的数量 | 可以升级到 4 个 PA 探头或 128 个 UT，128 个组 |
| 位数 | 16 位 |
| A 扫描最大幅值 | 最高达 1600% |
| A 扫描数据点的最大数量 | 最高达 16384 |
| 聚焦法则的最大数量 | 8192 |
| 数字化频率 | 200 MHz |
| 脉冲发生器电压 | ±100V |
| 脉冲形状 | 负方波、正方波、双极性方波可选 |
| 相控阵增益范围 | 0 ~ 120 dB |
| 脉冲宽度 | 20ns ~ 1250ns |
| 实时平均 | 最大至 64 |
| TCG 多点采集 | 是 |
| TFM 支持的模式 | LL / LLL / LLLL / TT / TTT / TTTT / TTTTT / TLT / TLL / LTT |
| TFM 分辨率 | 1024 × 1024 |
| 位数 | 16 |
| 实时包络 | 有 |
| FMC / PCI 功能 | 支持 |
| PWI / TFM 功能 | 支持 |
| 常规 UT 通道数 | 支持常规 UT 与 TOFD 模式 |

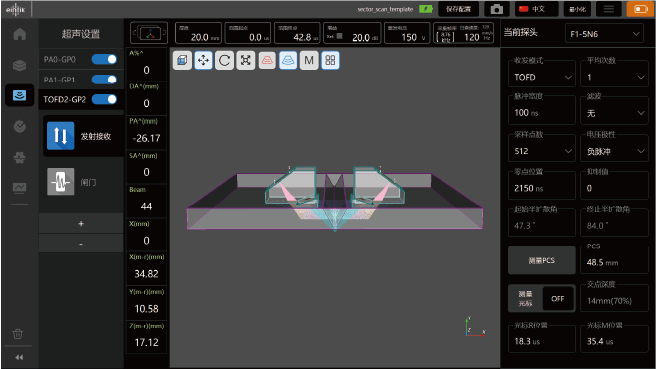

| 支持 TOFD 组的数量 | 2 组 |
| 激发电压 | 可达 300V |
| 电压调节步距 | 1V |
| 脉冲形状 | 负方波 |
| 脉冲宽度 | 20ns ~ 1250ns |
| 脉冲宽度调节步距 | 1ns |
| 脉冲重复频率 | 30KHz |
| 带宽 | 0.4 MHz ~ 25 MHz |
| UT 增益范围 | 0 ~ 120 dB |
| 显示 | A / Sideview（TOFD）/ C |
标准套装件
PHASEYE® 相控阵仪器，包括 FMC / TFM 功能和 PA 功能，电源线和打印版《简易入门说明书》。套装中包含最新版 PHASESOFT 软件、硬质便携箱、校准证书、锂离子电池、防眩光屏幕保护膜、带电源线的 DC 充电器、软件和用户手册的 USB 盘，以及分析软件。
产品已获 ISO 9001 质量管理体系、ISO 14001 环境管理体系及ISO 45001 职业健康安全管理体系的认证。本文件中的信息在其出版时是准确的,实际产品可能与本文所述不同。PHASEYE®及其关联标识是在中国注册的商标。所有技术规格会随时改变，恕不通知。
