超声相控阵系统

艾因蒂克PHASELINK相控阵集成型高级超声系统

PHASELINK 产品系列具备强大的超声相控阵技术性能和运行处理速度，在使用FMC 及 TFM 状态下，能够保证实时快速检测，配备专业的系统数据采集和分析软件，为通用和定制超声波相控阵检测系统提供灵活扩展的解决方案。

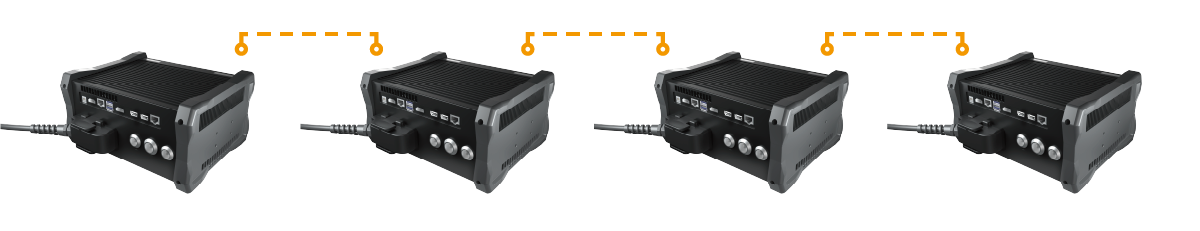

PHASELINK 系统支持多个主机集成
PHASELINK 主机系统之间通过网线连接，可无限扩展以实现复杂大型自动化检查系统集成要求，从 64: 128 配置到无限大。PHASELINK 多主机系统的集成使用，可大幅提高检查速度。可配备：无限数量的探头、无限数量的组设置和超过13k+ 的聚集法则。

• 高达 2 GB/s 的数据传输速率
• 支持6轴位置信息输入
• IP65防水防尘，坚固耐用，可进行优化散热。
• 通信过程极大降低编程时间,最大程度降低检测周期时间。

 先进的相控阵模式

基于具有自主知识产权的 3D 超声模拟计算机系统 (PHASECAL) 让应用高效实现:

• 支持3D CAD导入配置
• 3D实时成像：缺陷位置、大小，在3D工件内直观展示。
• 一收一发功能：能够对不锈钢等高衰减材料焊缝进行有效检测。
• 支持多组同时检测：更适合进行复杂的检测场景。
• 可搭配探头：一维线阵、双晶线阵DLA、双晶矩阵DMA、菊花阵列、环阵、柔
• 性探头，以及定制非标探头。

探头与仪器的一体化设计

我们在仪器设计研发的初期就结合了我们自身具备的完善的探头研发及制造能力，让PHASEYE FMC系列相控阵产品的一致性和综合性能得到了全面的提升。艾因蒂克可以为您提供专业的工业超声波应用开发，从专业软件到特殊探头，从编码器到扫查架，我们提供一体化的解决方案！

全新的架构让性能更加突出

300Gb的DDR带宽让实时全聚集（TFM）运行更加通畅顺滑

100MSPS/16bit的ADC的超高的动态范围让细节更加清晰

专有技术的电路设计大大降低了发射和接收损耗，实现超高的信噪比

内置自主知识产权的全新聚焦法则计算器，实现3D模拟声场分布

高达200V的发射电压，让精密微小工件和大型工件检测得以完善解决

同步64/128硬件通道，满足特殊的面阵、双面阵等多种复杂应用要求

FMC数据采集速度可达2GB/S，让数据采集更高效，检测更加全面

可以实现多机器并联使用，实现大型系统功能应用

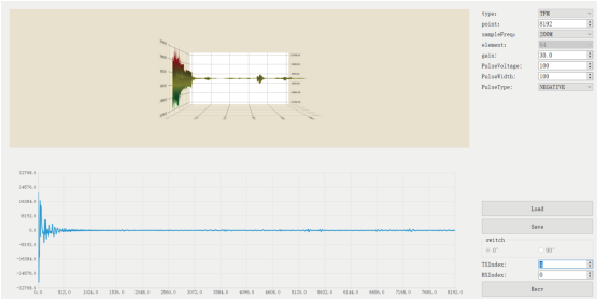

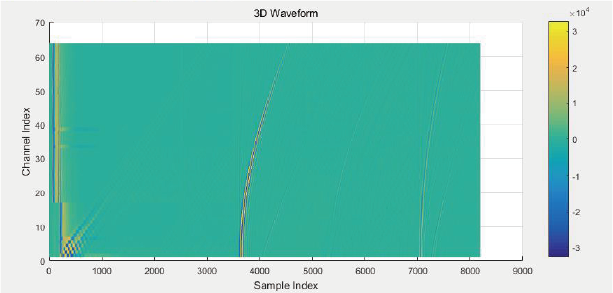

全矩阵采集（FMC）-多达128阵元 采集速度可达2GB/S

全聚焦技术（TFM）-实时（Real Time）高效 高分辨率

内置聚焦法则计算器（FLC）-3D模拟技术 预知声场分布

多款硬件配置满足不同检测需求-32：64PR 32:128PR 64:128PR等

艾因蒂克全矩阵采集相控阵探伤仪64/128PRPHASELINK 系统支持多个主机集成

PHASELINK 主机系统之间通过网线连接，可无限扩展以实现复杂大型自动化检

查系统集成要求，从 64: 128 配置到无限大。PHASELINK 多主机系统的集成使

用，可大幅提高检查速度。可配备：无限数量的探头、无限数量的组设置和超过
